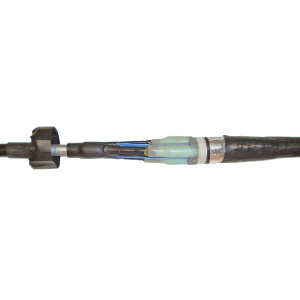

Муфта соединительная Стп 10 25-50

Описание СТп-10-25/50 КВТ

10 для трёхжильных кабелей
соединительная с термоусаживаемой перчаткой
на номинальное напряжение 10 кВ.

Назначение, применение: соединение 3-жильных кабелей

Предназначены для соединения 3-х жильных кабелей:

с бумажной маслопропитанной изоляцией
с броней или без брони с общей алюминиевой или свинцовой оболочкой на напряжение 6 и 10 кВ.

Соответствует требованиям ГОСТ 13781.0-86
Типы монтируемых кабелей:

ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв.

Изолирующие толстостенные манжеты на места соединения жил выполнены из специального материала кирпично-красного цвета, обладающего повышенной электрической прочностью.

Толстостенные манжеты с внутренним слоем термоплавкого клея обеспечивают надежную изоляцию и герметизацию мест соединения жил кабеляю.

Заполнение внутреннего межфазного пространства специальной мастикой исключает образование воздушных пустот внутри муфты и обеспечивает дополнительный контур герметизациию.

Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля.

Монтаж провода перемычки, соединяющего оболочки и бронеленты на обоих концах кабеля, осуществляется комбинированным способом.

Базовая комплектация включает в себя пружины постоянного давления, используемые для крепежа провода заземления к металлическим оболочкам.

Крепеж на бронелентах осуществляется методом пайки.

При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.

Использование пружин постоянного давления для крепежа провода заземления к металлическим оболочкам соединяемых кабелей обеспечивает быстрый и надежный монтаж.

Применение пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А».

Использование двух защитных термоусаживаемых кожухов — внутреннего и внешнего, а также межфазного ерметика-заполнителя обеспечивает полную герметизацию конструкции.

Комплект муфты универсален и позволяет использовать как гильзы под опрессовку, так и болтовые соединители.

Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ).

Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)

Выпускается по ТУ 3599-006-97284872-2006
