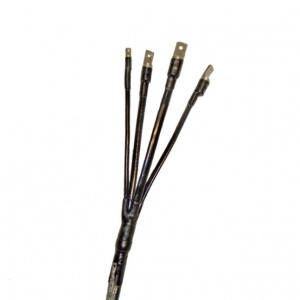

Муфта концевая ПКНтпНБ-1 4 70-120

Муфта концевая ПКНтпНБ-1-4х70/120 НСК на основе термоусаживаемых изделий предназначена для оконцевания силовых кабелей с пластмассовой изоляцией с броней (или без брони) на напряжение до 1 кВ, частотой 50 Гц.

Особенности конструкции:

- Для комплектации муфт используются термоусаживаемые материалы и герметики, сохраняющие эластичность и при отрицательных температурах.

- На термоусаживаемых трубках с клеем и на перчатках клей нанесён равномерно по всей длине.

- Все муфты комплектуются всеми необходимыми материалами для проведения качественного монтажа.

- Жилы изолируются термоусаживаемыми трубками, на корешки разделок усаживаются перчатки.

- Муфта комплектуется механическими наконечникамисо срывающимися головками при затяжке, которые применяются с кабелем как с медными, так и с алюминиевыми жилами.

- Крепление узла заземления производится пайкой.

Применяется для кабелей типа: АВБбШв-1, АВВГ-1, АВВГз-1, ВБбШв-1, ВВГ-1, ВВГз-1; АПвБбШв-1, АПвБбШп-1, АПвВГ-1, ПвБбШв-1, ПвБбШп-1, ПвВГ-1.

Расшифровка маркоразмера:

П - вид изоляции кабеля - пластмассовая;
К - тип муфты - концевая;
Н - вид установки - наружная;
т - термоусаживаемая технология;
п - в конструкции применена перчатка;
Н - в комплекте наконечники;
Б - для кабеля бронированного металлическими лентами;
1 - напряжение до 1 кВ включительно;
4 - количество жил кабеля;

Рекомендуемый инструмент:

- Для монтажа болтовых наконечиков следует использовать набор для монтажа болтовых наконечиков НМБ-6 .

- Для монтажа термоусаживаемых изделий используются кабельные горелки или электрический фен при монтаже муфт в пожароопасных помещениях.

Применение горелок возможно только при соблюдении противопожарных требований, определяемых как действующими ППБ, так и нормативными документами на территории производимых работ.
